    丹佛斯FC300係列變頻器的閉環過程控製功能

    時間：2018-02-08    作者：9I看片免费视频免费變頻    點擊：次
    一、 概述：
    丹佛斯 FC300 係列變頻器具有響應時間快、功能強大等特點，通過內置的單回路 PID
    調節器，可以實現工業上恒壓力、恒溫度、恒流量等過程控製。

    二、 接線方式：
    以民用供水係統恒壓控製為例，由電位器作壓力給定，反饋信號為 4-20 mA / 0-6 bar。

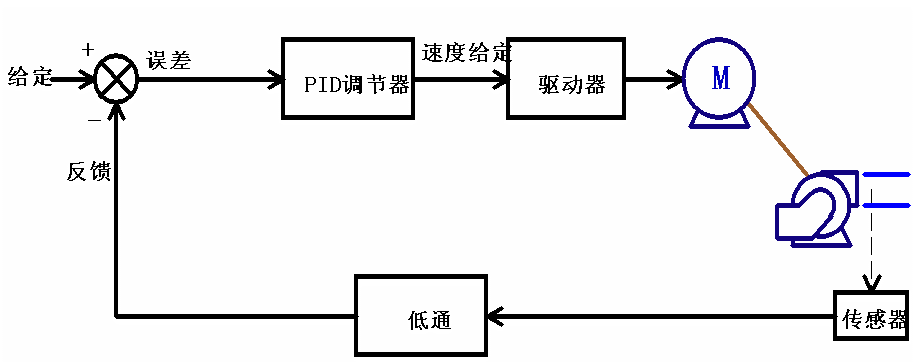

    圖 1，PID 調節框圖

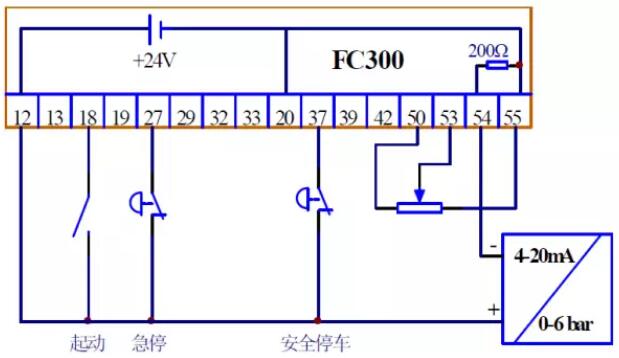

    圖 2，接線圖

    三、 參數設置：
    首先端子 54 切換到電流輸入。

    參數號碼 參數名稱 出廠值 [代碼] 設定值 [代碼]

    0-02    		 電機速度單位
    RPM [0]
    Hz [1]

    1-00    		 控製方式選擇 開環速度控製 [0] 閉環過程控製 [3]

    3-01    		 參考值反饋單位
    % [1]
    Bar [5]

    3-03    		 最大參考值
    1500
    6.0 bar

    3-15    		 參考來源 1 模擬量輸入端子 53 [1] 模擬量輸入端子 53 [1]

    4-12    		 電機速度下限
    0 Hz
    15 Hz

    4-14    		 電機速度上限
    120 Hz
    50 Hz

    6-10    		 端子 53 低電壓
    0.07 V
    0.07 V

    6-11    		 端子 53 高電壓
    10.0 V
    10.0 V

    6-14    		 端子 53 參考/反饋低
    0
    0 bar

    6-15    		 端子 53 參考/反饋高
    1500
    6.0 bar

    6-22    		 端子 54 低電流
    0.14 mA
    4.0 mA

    6-23    		 端子 54 高電流
    20.0 mA
    20.0 mA

    6-24    		 端子 54 參考/反饋低
    0
    0 bar

    6-25    		 端子 54 參考/反饋高
    1500
    6.0 bar

    6-26    		 端子 54 濾波時間
    0.001 s
    0.1 s

    7-20    		 過程反饋源 1 無功能 [0] 模擬量輸入端子 54 [2]

    7-30    		 過程 PID 正常/反向控製 正常 [0] 正常 [0]

    7-31    		 過程 PID 防積分飽和 開 [1] 開 [1]

    7-32    		 過程 PID 啟動速度
    0.00
    15.00 Hz

    7-33    		 過程 PID 比例增益
    0.01
    0.3

    7-34    		 過程 PID 積分時間
    Off
    8.0 s

    7-35    		 過程 PID 微分時間
    0 s
    0 s

    7-36    		 過程 PID 微分增益極限
    5.0
    5.0



    如果壓力給定不由電位器，而使用內部預置給點則設置預置給點參數。

    參數號碼 參數名稱 出廠值 [代碼] 設定值 [代碼]

    3-10.0    		 預置給點 1
    0    		 100%對於 6Bar
