    海利普變頻器 SK110-15KW報警E.16故障維修

    時間：2023-06-12    作者：9I看片免费视频免费變頻    點擊：次
    一、故障現象：
    變頻器送電後顯示E.16故障，無法複位。E.16故障解釋為輸出短路

    二、維修過程：

    1、給變頻器送上電源後，變頻器麵板顯示E.16，檢查變頻器輸出端正常，沒有發現有短路現象；
    2、接下來測量IGBT驅動電源+15V以及-5V均正常；

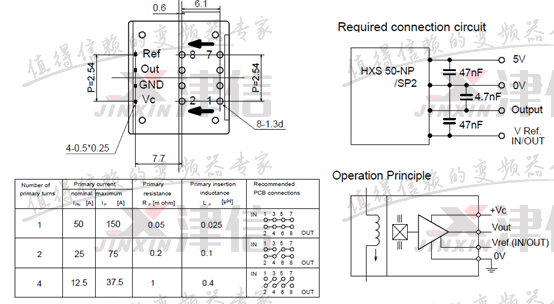

    3、測量三相輸出電流檢測電路，查看電流傳感器型號為HXS 50-NP，測量輸入電源隻有2.4V，而HXS 50-NP正常工作的輸入電源為5V。可以確定故障點在此。接線圖如下：



    4、繼續查看電路板布局，檢查電流互感器供電電源芯片為LM217，該芯片作為5V直流穩壓輸出。測量LM217的輸入電源Vi為12V，輸出電源Vo為2.4V，檢測LM217周邊電阻正常，更換LM217後，輸出電源Vo變為5V，故障複位後未再報警，變頻器顯示正常，機器修複。
